Ce este un sistem hibrid de stocare a energiei?

Introducere

Pe măsură ce costurile energiei continuă să fluctueze și provocările legate de stabilitatea rețelei se intensifică, sistemele fotovoltaice tradiționale conectate la rețea nu mai pot satisface din ce în ce mai mult cerințele duble ale utilizatorilor privind fiabilitatea alimentării și optimizarea costurilor. Sistemele hibride de stocare a energiei (HESS), care integrează profund generarea fotovoltaică cu stocarea energiei, devin o soluție importantă atât pentru utilizatorii rezidențiali, cât și pentru cei comerciali și industriali care caută capacități sporite de autogestionare energetică.

Acest articol prezintă principiile de funcționare și componentele de bază ale sistemelor hibride de stocare a energiei și, combinat cu experiența practică și produsele ESSIS din domeniul PV și al stocării energiei, oferă utilizatorilor o prezentare tehnică mai practică și de referință.

Conceptul de bază al sistemelor hibride de stocare a energiei

Un sistem hibrid de stocare a energiei (HESS) este o soluție energetică integrată care combină generarea fotovoltaică, bateriile de stocare a energiei și rețeaua publică sub un management unificat.Prin intermediul invertoarelor hibride și al sistemelor de management al energiei (EMS), sistemul permite conversia coordonată și utilizarea eficientă a mai multor surse de energie.

Sistemul echilibrează automat generarea, consumul și stocarea energiei, îmbunătățind utilizarea energiei regenerabile și sporind stabilitatea și flexibilitatea energetică în diferite condiții de operare.Pentru a înțelege mai bine modul în care un sistem hibrid de stocare a energiei realizează aceste funcții, este necesar să se analizeze rolurile și coordonarea celor trei componente de bază: modulele fotovoltaice, invertoarele hibride de stocare a energiei și bateriile de stocare a energiei.

Componente de bază

1.

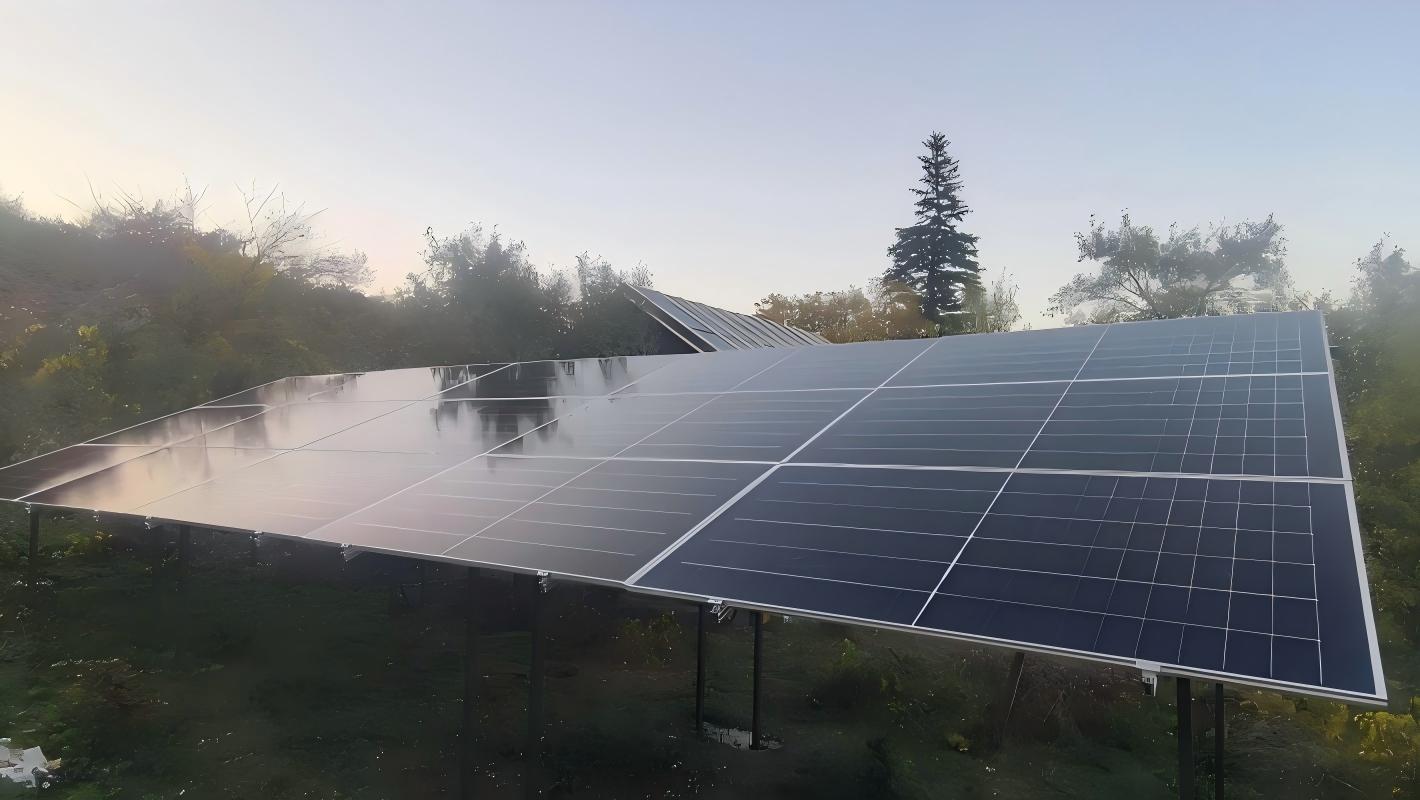

Module fotovoltaice: unitatea principală de generare care convertește energia solară în electricitate DC

Modulele fotovoltaice sunt compuse din celule solare pe bază de siliciu, capace din sticlă, foi de protecție posterioare și rame din aluminiu, permițând o ieșire continuă de curent continuu sub acțiunea luminii solare.Funcționarea lor se bazează pe efectul fotovoltaic, prin care fotonii care lovesc celulele solare induc mișcarea electronilor și generează curent electric.

Într-un sistem hibrid de stocare a energiei, modulele fotovoltaice servesc drept sursă principală de energie, determinând capacitatea solară disponibilă și acționând ca sursă principală pentru alimentarea sarcinilor pe timp de zi și încărcarea bateriilor.Puterea nominală a modulului, eficiența, unghiul de instalare și orientarea influențează direct randamentul energetic total al sistemului.

2.

Invertor hibrid de stocare a energiei: nucleul conversiei și al distribuției energiei

Invertorul hibrid de stocare a energiei este dispozitivul central al unui sistem hibrid de stocare a energiei, responsabil pentru conversia energiei și distribuția inteligentă între generarea fotovoltaică, baterii, sarcini și rețea (sau generatoare diesel).Acesta integrează funcții MPPT pe partea PV, încărcare și descărcare bidirecțională a bateriilor și control al puterii pe partea AC, alocând automat fluxul de energie în funcție de condițiile de operare în timp real.

În timpul funcționării sistemului, invertorul hibrid nu doar realizează conversia DC–AC, ci stabilește și un magistral AC stabil pentru a asigura alimentarea continuă a sarcinilor.Atunci când generarea fotovoltaică este suficientă, acesta prioritizează alimentarea sarcinilor și încărcarea bateriei.Când energia solară este insuficientă sau în timpul funcționării nocturne, invertorul controlează descărcarea bateriei pentru a susține sarcinile și, atunci când este necesar, comută către sau introduce surse externe de energie.Puterea nominală și performanța de control ale invertorului determină direct stabilitatea sistemului și scenariile de utilizare aplicabile.

3.

Baterii de stocare a energiei: unități electrochimice pentru stocare, descărcare și echilibrarea sarcinilor

Bateriile cu fosfat de fier litiu (LFP) se numără printre cele mai utilizate tehnologii de stocare a energiei în prezent.Datorită densității energetice ridicate, duratei lungi de viață ciclice și performanței excelente de siguranță, acestea sunt utilizate pe scară largă în sisteme rezidențiale și comerciale.Prin reacții electrochimice, bateriile stochează și eliberează energie electrică, furnizând alimentare pe timp de noapte, suport în perioadele de tarif de vârf și energie de rezervă în timpul întreruperilor.

Parametrii cheie ai bateriei includ capacitatea energetică (kWh), capacitatea nominală (Ah), durata de viață ciclică și performanța de siguranță. Într-un sistem hibrid de stocare a energiei, bateriile nu doar îndeplinesc funcțiile de bază de încărcare–descărcare, ci și amortizează fluctuațiile rețelei, furnizează o putere mai stabilă către sarcini și îmbunătățesc semnificativ rata de autoconsum și independența energetică.

Cum funcționează împreună sistemele hibride de stocare a energiei

Sistemele hibride de stocare a energiei integrează generarea fotovoltaică, bateriile, sarcinile și sursele externe de energie într-o arhitectură de conversie și control al energiei centrată pe invertorul hibrid, permițând operarea coordonată a mai multor surse de energie.Un magistral AC stabil servește drept nucleu al sistemului, stabilind căi clare și controlabile ale fluxului de energie între diferitele surse.

În timpul funcționării, generarea fotovoltaică este prioritizată ca sursă principală de energie.Atunci când producția PV satisface cererea sarcinilor, energia solară alimentează direct sarcinile, iar energia excedentară este gestionată de logica de control energetic a invertorului și utilizată pentru a încărca bateria în mod sigur și eficient, îmbunătățind utilizarea globală a energiei.

Când generarea fotovoltaică este insuficientă sau indisponibilă, invertorul hibrid comută automat la alimentarea din baterie în funcție de starea bateriei și cererea sarcinilor, menținând furnizarea continuă și stabilă de energie.

În condiții de sarcină ridicată, deficit energetic sau scenarii speciale de operare, sistemul poate conecta surse de energie de rezervă sub controlul invertorului hibrid ca alimentare suplimentară pe partea AC, asigurând tensiune și frecvență stabile și protejând funcționarea fiabilă a echipamentelor.

Prin această strategie de coordonare centrată pe invertor, sistemele hibride de stocare a energiei realizează o colaborare eficientă între multiple surse de energie, menținând o alimentare stabilă, flexibilă și fiabilă în diverse scenarii de operare.

Avantajele sistemelor hibride de stocare a energiei

1. Eficiență îmbunătățită a utilizării energiei

Prin management unificat al generării fotovoltaice, stocării în baterii și sarcinilor electrice, sistemele hibride de stocare a energiei prioritizează consumul local de energie regenerabilă și reduc dependența de rețeaua publică.Energia excedentară poate fi stocată eficient și eliberată în momentele potrivite, crescând eficiența globală a utilizării energiei.

2. Reducerea costurilor energetice pe termen lung

Prin creșterea autoconsumului energiei solare și reducerea utilizării energiei din rețea în perioadele cu tarife ridicate, sistemele hibride de stocare a energiei contribuie la scăderea costurilor energetice totale.În același timp, stocarea energiei oferă amortizare împotriva fluctuațiilor prețurilor la electricitate și a schimbărilor în tiparele de consum energetic.

3. Extindere și modernizare flexibilă a sistemului

Sistemele hibride de stocare a energiei adoptă de obicei designuri modulare, permițând extinderea flexibilă a capacității fotovoltaice sau a dimensiunii stocării în funcție de cerințele energetice în schimbare.Pe măsură ce tehnologiile viitoare și cerințele aplicațiilor evoluează, sistemul își menține o scalabilitate puternică și o valoare pe termen lung.

4. Stabilitate și continuitate sporită a alimentării cu energie

În timpul instabilității rețelei sau al întreruperilor, sistemele hibride de stocare a energiei pot comuta rapid la funcționarea alimentată din baterii pentru a asigura alimentarea continuă a sarcinilor critice.Prin reglarea dinamică a puterii, sistemul atenuează impactul variațiilor de sarcină asupra calității energiei, îmbunătățind stabilitatea și fiabilitatea alimentării.

5. Adaptabilitate la diverse scenarii de utilizare a energiei

Sistemele hibride de stocare a energiei suportă atât moduri de operare conectate la rețea, cât și off-grid, permițând tranziții flexibile în funcție de condițiile energetice reale.Fie pentru autoconsum zilnic, fie pentru alimentare de urgență în medii cu rețea instabilă, sistemul menține o funcționare fiabilă pentru a satisface cerințe energetice diverse.

Studiu de caz simplu

Într-o aplicație rezidențială tipică de stocare hibridă a energiei, o gospodărie a implementat un sistem hibrid complet care integrează generarea fotovoltaică, stocarea în baterii și un invertor hibrid, utilizând ca soluție de referință un invertor hibrid ESSIS (SUN-10K) și bateria Powerbox 5.1.Sistemul a fost proiectat pentru a maximiza autoconsumul energiei solare, menținând în același timp o alimentare stabilă cu energie în timpul fluctuațiilor rețelei sau al întreruperilor.

Concluzie

Sistemele hibride de stocare a energiei integrează generarea fotovoltaică, bateriile de stocare a energiei și sursele externe de energie într-o platformă energetică unificată, permițând coordonare eficientă și operare stabilă între multiple surse de energie.Cu mecanisme flexibile de conversie și control al energiei, aceste sisteme susțin o gamă largă de aplicații, de la utilizare rezidențială la stocare comercială și industrială a energiei, adaptându-se la diferite dimensiuni și niveluri de complexitate.

Indiferent dacă sunt utilizate pentru a crește utilizarea energiei regenerabile, a reduce dependența de rețea, a îmbunătăți continuitatea alimentării sau a spori flexibilitatea energetică, soluțiile hibride de stocare a energiei oferă o bază fiabilă pentru sarcini diverse și medii energetice în evoluție.Pe măsură ce sistemele energetice continuă să evolueze către arhitecturi distribuite și de înaltă eficiență, cadrele hibride de stocare a energiei devin o componentă-cheie în construirea unor sisteme energetice moderne stabile, flexibile și pregătite pentru viitor.
